Help fuite direction hydraulique
Aller à la page: 1, 2  >

Poster un nouveau sujet   Répondre au sujet    PORT ESPIGUETTE Index du Forum -> GENERALITES -> TOUT LE MATERIEL NAUTIQUE
Sujet précédent :: Sujet suivant
Auteur Message
patoche
PECHEUR EN BATEAU

Hors ligne

Inscrit le: 15 Juil 2010
Messages: 169
Localisation: Castelnau-le-Lez/ La Grande Motte
Sexe: Masculin
patoche
Votre âge: 52 ans

MessagePosté le: Mer 6 Nov - 15:31 (2013)    Sujet du message: Help fuite direction hydraulique Répondre en citant

salut à tous

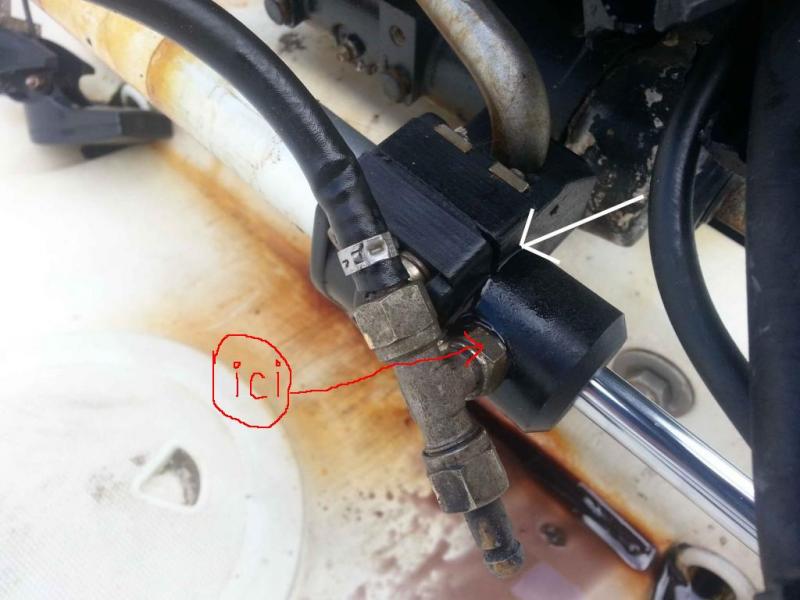

j'ai une fuite sur le piston de ma direction hydraulique là ou ,il y a la fleche  ,c'est un LECOMBLE & SCHMITT Vérin VHM226  qui à déjà eu ce probleme , les concessionnaire veut me  vendre un piston neuf  minimum 350€ ,si je peu réparer ca m'arrangerais  qui peut m'aider ?

Revenir en haut
Publicité






MessagePosté le: Mer 6 Nov - 15:31 (2013)    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
RAPOU


Hors ligne

Inscrit le: 02 Avr 2013
Messages: 222
Localisation: ledignan 30
Sexe: Masculin
trop loin de la mer
Votre âge: 49

MessagePosté le: Mer 6 Nov - 16:38 (2013)    Sujet du message: Help fuite direction hydraulique Répondre en citant

 si le verin n'est pas rayé les joints doivent se changer. met toi en relation avec un réparateur de tuyaux hydraulique . j'ai déjà fait reparer la trim d'un copain qui avait une fuite (la trim et pas le copain) et ca marche nickel.
_________________
le piment c'est comme l'autoroute , ca se paye a la sortie
Revenir en haut
JP30
PECHEUR EN BATEAU

Hors ligne

Inscrit le: 15 Aoû 2011
Messages: 1 587
Localisation: ALES / PALAVAS
Sexe: Masculin
Votre âge: 60 ans

MessagePosté le: Mer 6 Nov - 16:47 (2013)    Sujet du message: Help fuite direction hydraulique Répondre en citant

 Salut Patoche,  Je connais très bien ce modèle, car j'ai le même. Et j'ai déjà changé les joints.
 Pour commencer le concessionnaire qui veut te vendre l'ensemble VHM 226 à 350 Euros, tu lui dis que c'est le prix de l'ensemble complet de direction LS 226 .
 Donc si ta tige de vérin n'est pas rayé (absence totale de rayures). Tu as deux solutions:
 1) Démonter le nez de vérin et changer éventuellement que le joint incriminé, la difficulté est de trouver le joint.
 2) Acheter le Kit de réparation qui comprend les deux nez de vérin avec les joints. Réf: LR 627  Prix env. 110 euros.
Pour les références il faut comprendre:
 1) Ensemble complet  boitier direction + ensemble vérin+ tuyaux et raccords =  Réf: LS 226   Prix 350 euros
 2) Ensemble vérin =  VHM 226  Prix  ?
 3) Kit réparation    =  LR  627   Prix  110 euros
Revenir en haut
JP30
PECHEUR EN BATEAU

Hors ligne

Inscrit le: 15 Aoû 2011
Messages: 1 587
Localisation: ALES / PALAVAS
Sexe: Masculin
Votre âge: 60 ans

MessagePosté le: Mer 6 Nov - 16:51 (2013)    Sujet du message: Help fuite direction hydraulique Répondre en citant

 Salut Rapou, j'ai posté en même temps que toi, l'idée de s'orienter vers un pro en hydro est  Okay
Revenir en haut
JP30
PECHEUR EN BATEAU

Hors ligne

Inscrit le: 15 Aoû 2011
Messages: 1 587
Localisation: ALES / PALAVAS
Sexe: Masculin
Votre âge: 60 ans

MessagePosté le: Mer 6 Nov - 17:07 (2013)    Sujet du message: Help fuite direction hydraulique Répondre en citant

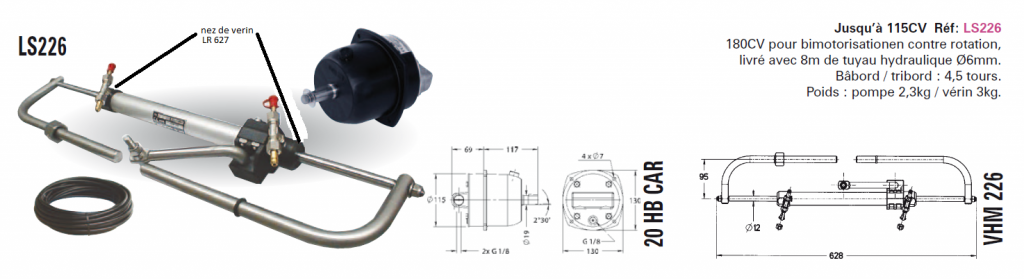

 Patoche,  pour toi je rajoute le schéma   Okay




Revenir en haut
lomdurone
Modérateur

Hors ligne

Inscrit le: 08 Aoû 2010
Messages: 1 725
Localisation: Arles/Le Grau du Roi
Sexe: Masculin
Votre âge: 67 ans

MessagePosté le: Mer 6 Nov - 19:18 (2013)    Sujet du message: Help fuite direction hydraulique Répondre en citant

La fuite ne serait-elle pas au niveau de ce raccord ?



_________________
la dialectique de l'instant nous permet d'apercevoir cette nécessité comme l'unité du possible et ainsi surgit l'immédiateté de la perception du principe de la vitesse d'atteinte
en gros : "bon dieu c'est l'heure faut y aller"
Revenir en haut
patoche
PECHEUR EN BATEAU

Hors ligne

Inscrit le: 15 Juil 2010
Messages: 169
Localisation: Castelnau-le-Lez/ La Grande Motte
Sexe: Masculin
patoche
Votre âge: 52 ans

MessagePosté le: Mer 6 Nov - 20:04 (2013)    Sujet du message: Help fuite direction hydraulique Répondre en citant

Effectivement au debut ca fuyait par la , j ai refait le joint avec de la pâte à joint , mais maintenant ça fuit a la base de la pièce un peu carré et la piece noire ronde
Revenir en haut
lomdurone
Modérateur

Hors ligne

Inscrit le: 08 Aoû 2010
Messages: 1 725
Localisation: Arles/Le Grau du Roi
Sexe: Masculin
Votre âge: 67 ans

MessagePosté le: Mer 6 Nov - 20:42 (2013)    Sujet du message: Help fuite direction hydraulique Répondre en citant

Cette pièce comporte deux parties serrées par deux boulons traversants avec un joint entre. Le joint ne serait il pas trop serré ? il y a les joints toriques du vérin dessous, ne seraient ils pas déplacés par le serrage ?
_________________
la dialectique de l'instant nous permet d'apercevoir cette nécessité comme l'unité du possible et ainsi surgit l'immédiateté de la perception du principe de la vitesse d'atteinte
en gros : "bon dieu c'est l'heure faut y aller"
Revenir en haut
patoche
PECHEUR EN BATEAU

Hors ligne

Inscrit le: 15 Juil 2010
Messages: 169
Localisation: Castelnau-le-Lez/ La Grande Motte
Sexe: Masculin
patoche
Votre âge: 52 ans

MessagePosté le: Mer 6 Nov - 22:15 (2013)    Sujet du message: Help fuite direction hydraulique Répondre en citant

Je ne sais pas , je n y est pas touché
Revenir en haut
JP30
PECHEUR EN BATEAU

Hors ligne

Inscrit le: 15 Aoû 2011
Messages: 1 587
Localisation: ALES / PALAVAS
Sexe: Masculin
Votre âge: 60 ans

MessagePosté le: Jeu 7 Nov - 13:31 (2013)    Sujet du message: Help fuite direction hydraulique Répondre en citant

 Salut  Patoche,  attention de ne pas te lancer, si tu n'as pas un minimum de connaissance mécanique. La commande de direction, ce n'est pas anodin.


 Ceci dit je vais te donner le maximum d'infos.  En premier identifions les pièces par rapport à ta photos:
1) La "pièce un peu carré"  =  BRIDE d'accouplement moteur.
2) La "pièce noire ronde"    =  NEZ du vérin.
3) A gauche de la bride       =  CORPS du vérin.
4) A droite du nez               =  AXE de vérin.


 Ci joint plan en coupe, sans la bride.






Revenir en haut
JP30
PECHEUR EN BATEAU

Hors ligne

Inscrit le: 15 Aoû 2011
Messages: 1 587
Localisation: ALES / PALAVAS
Sexe: Masculin
Votre âge: 60 ans

MessagePosté le: Jeu 7 Nov - 14:07 (2013)    Sujet du message: Help fuite direction hydraulique Répondre en citant

 Maintenant, une petite analyse rapide.


 Comme te le fait remarquer Lomdurone, forte probabilité que la fuite vienne du raccord, même si tu crois l'avoir réparé avec de la pâte ( faudra contrôler)
 Les raccords hydraulique n'ont pas de joints, ils sont à emboîtement conique. Donc on monte propre (sans rien) et bien serrés.


 Une fuite au niveau de l’emboîtement du corps de vérin et nez de vérin (A) est peu probable (mais possible si on y a gratté) car cette partie ne subit aucune usure.


 La fuite en général se situe au niveau de l'axe de vérin et nez de vérin (B) zone de mouvement donc usure du joint torique de l'axe. ( Mais pas ton cas)


 Avant tout faire un contrôle.


 1) Démonter la bride (faire une marque pour la remonter a la même place)  Au remontage faudra bien la bloquer (sans casser les boulons) si elle glisse " plus de direction".
 2) faire un nettoyage soigneux au niveau de la fuite et éventuellement faire quelques tours avec un bout de laine autour du raccord ou saupoudrer de talc .
 3) Actionner le volant de droite à gauche plusieurs fois,  là tu doit pouvoir situer la fuite.


  Si tu vas jusque là, je te guiderai pour la suite, notamment pour désaccoupler le nez du corps de vérin "technique pour extraire le circlips du tunnel et non d'une simple gorge" et méthode pour purger le circuit.





Dernière édition par JP30 le Jeu 7 Nov - 14:20 (2013); édité 1 fois
Revenir en haut
farani34
Modérateur

Hors ligne

Inscrit le: 07 Sep 2010
Messages: 1 678
Localisation: Saussan/Palavas
Sexe: Masculin
Maxou es Occita !
Votre âge: Retraité 68 ans

MessagePosté le: Jeu 7 Nov - 14:18 (2013)    Sujet du message: Help fuite direction hydraulique Répondre en citant

Mr. Green Houlà, y a du pro la-dessus ! La mienne n'est pas identique, alors je te laisse en de bonnes mains. Salut patoche !Okay
_________________
Passionnata, quand tu nous tiens !
Timonier Ocqueteau Aliénor 540
Mercury F 50CV EFI ELPT 4S
Tohatsu MFS 5CV 4S
Centrale Humminbird Matrix 12
GPS Garmin MAP420 + BlueChart G2 Vision
VHF Fixe Cobra MR F55 EU
CIBI Midland + Ant Sirtel Corail 2000
Revenir en haut
patoche
PECHEUR EN BATEAU

Hors ligne

Inscrit le: 15 Juil 2010
Messages: 169
Localisation: Castelnau-le-Lez/ La Grande Motte
Sexe: Masculin
patoche
Votre âge: 52 ans

MessagePosté le: Jeu 7 Nov - 18:59 (2013)    Sujet du message: Help fuite direction hydraulique Répondre en citant

Bon , ca me parrais un peu compliqué , le probleme , c est que tout seul, le temps que je tourne le volant et que j aille au moteur il y a de l huile partout, pas facile pour voir d ou vient la fuite exactement
Revenir en haut
JP30
PECHEUR EN BATEAU

Hors ligne

Inscrit le: 15 Aoû 2011
Messages: 1 587
Localisation: ALES / PALAVAS
Sexe: Masculin
Votre âge: 60 ans

MessagePosté le: Jeu 7 Nov - 19:27 (2013)    Sujet du message: Help fuite direction hydraulique Répondre en citant

 Patoche ne te prend pas la tête, et que cette petite panne ne te rendes pas malade.  Je te propose de m'envoyer ton N° de tél par MP et demain je t'appelle, on trouvera un créneau pour que je te dépanne. Çà te coûtera l'apéro.

Revenir en haut
skippi


Hors ligne

Inscrit le: 15 Fév 2013
Messages: 785
Localisation: le grau du roi/marsillargues
Sexe: Masculin
skippi
Votre âge: 63

MessagePosté le: Jeu 7 Nov - 19:30 (2013)    Sujet du message: Help fuite direction hydraulique Répondre en citant

ça c'est  Okay   Okay   Okay .
_________________
skippi
Revenir en haut
CHISPA
Administrateur

Hors ligne

Inscrit le: 14 Mar 2010
Messages: 3 272
Localisation: ESPIGUETTE
Sexe: Masculin
ça donne la pêche
Votre âge: 57 ans

MessagePosté le: Jeu 7 Nov - 19:46 (2013)    Sujet du message: Help fuite direction hydraulique Répondre en citant

Génial, nos membres ont du talent
_________________
Mon Dieu, faites que j'attrape un poisson si grand que je n'ai plus besoin de mentir !
Revenir en haut
gégé
CHASSEUR SANS BATEAU

Hors ligne

Inscrit le: 02 Mar 2013
Messages: 494
Localisation: Cairanne
Sexe: Masculin
pêcheur du dimanche
Votre âge: 22

MessagePosté le: Jeu 7 Nov - 19:55 (2013)    Sujet du message: Help fuite direction hydraulique Répondre en citant

 à jp 30,  ça c'est exceptionnel    chapeau  Okay
_________________
Respectons la nature à laquelle nous tenons tant
Revenir en haut
patoche
PECHEUR EN BATEAU

Hors ligne

Inscrit le: 15 Juil 2010
Messages: 169
Localisation: Castelnau-le-Lez/ La Grande Motte
Sexe: Masculin
patoche
Votre âge: 52 ans

MessagePosté le: Jeu 7 Nov - 21:04 (2013)    Sujet du message: Help fuite direction hydraulique Répondre en citant

Ca  c trop cool , un grand merci ,  jp 30  j attend ton mp
Revenir en haut
JP30
PECHEUR EN BATEAU

Hors ligne

Inscrit le: 15 Aoû 2011
Messages: 1 587
Localisation: ALES / PALAVAS
Sexe: Masculin
Votre âge: 60 ans

MessagePosté le: Jeu 7 Nov - 22:49 (2013)    Sujet du message: Help fuite direction hydraulique Répondre en citant

 OK  Patoche j'ai bien reçu ton MP.   Okay
 A très bientôt.
Revenir en haut
farani34
Modérateur

Hors ligne

Inscrit le: 07 Sep 2010
Messages: 1 678
Localisation: Saussan/Palavas
Sexe: Masculin
Maxou es Occita !
Votre âge: Retraité 68 ans

MessagePosté le: Ven 8 Nov - 09:45 (2013)    Sujet du message: Help fuite direction hydraulique Répondre en citant

Mr. Green Si ça ce n'est pas de l'amitié sincère entre membres du forum, alors je n'y connais rien ! JP , t'es un chef ! Okay
